摘要:通过两篇原理篇的学习,我相信大家对于如何实现一个聊天系统已经有了一个大概的思路了。接下来我们就通过实战,来巩固一下这些知识点,并实现一个在线聊天系统吧。
一、前提回顾
二、目录介绍
- 功能梳理
- 具体实现
三、需求梳理
通过前面两章内容的学习,我们基本学会了如何使用 Netty 建立一个长连接,接下来我们就在这个基础上,实现一个单机版的 im 系统。
主要功能,我梳理了一下:
- 登录
- 维持连接、心跳检测
- 聊天消息
- 消息ack
使用到的相关组件:
- SpringBoot-job
- GuavaCache
四、具体实现
本期的内容是基于,原理篇一的 dome 代码基础上进行的,没有看过的原理一的小伙伴,建议先回顾一下原理篇一。
原理篇一的代码结构:
- Server(主程序)
- ServerHandler(业务处理程序)
实战篇一的代码结构:
- ImApplication(新,SpringBoot启动主程序)
- WebsocketServer(旧,基于原理篇一的 Server 代码结构进行了优化)
- WebsocketChannelInitializer(新,初始化 Channel)
- TextWebSocketFrameHandler(旧,基于原理篇一的 ServerHandler 代码结构进行了优化)
- ServerHeartBeatHandler(新,心跳处理程序)
- WsMsgDispatcher(新,消息处理程序)
- UserLoginProcessor(新,登录处理程序)
- HeartBeatProcessor(新,维持连接处理程序)
- ChatProcessor(新,聊天处理程序)
- AckProcessor(新,消息 ack 处理程序)
- TextWebSocketFrameHandler(旧,基于原理篇一的 ServerHandler 代码结构进行了优化)
- WebsocketChannelInitializer(新,初始化 Channel)
- WebsocketServer(旧,基于原理篇一的 Server 代码结构进行了优化)
代码的层级结构如上所示,接下来,我们将会一个个模块对逻辑进行讲解。
1、登录
1)实现逻辑
不管是长连接还是短连接,鉴权这个动作都是要有的,我相信这个功能模块,大家是很好理解的。我这里就不在过多的赘述了,具体实现步骤如下所示:
1、前后端建立 ws 连接
2、前端发送登录类型的报文,如下所示:
1 | { |
token:这里的 token,就是用户登录标识,大家可以根据自己所依赖的业务系统,进行修改。
type:这里表示消息报文的类型,本文所有类型定义如下所示:
- USER_LOGIN(10, “用户上线”)
- USER_LOGIN_RESP(11, “用户上线响应”)
- HEARTBEAT_TIMEOUT(30, “心跳超时”)
- PING(40, “心跳”)
- PONG(41, “心跳响应”)
- CHAT(80, “聊天”),
- CHAT_RESP(81, “聊天响应”)
- ACK(90, “确认”)
- ACK_RESP(91, “确认响应”)
- UNKNOWN(0, “未知类型”)

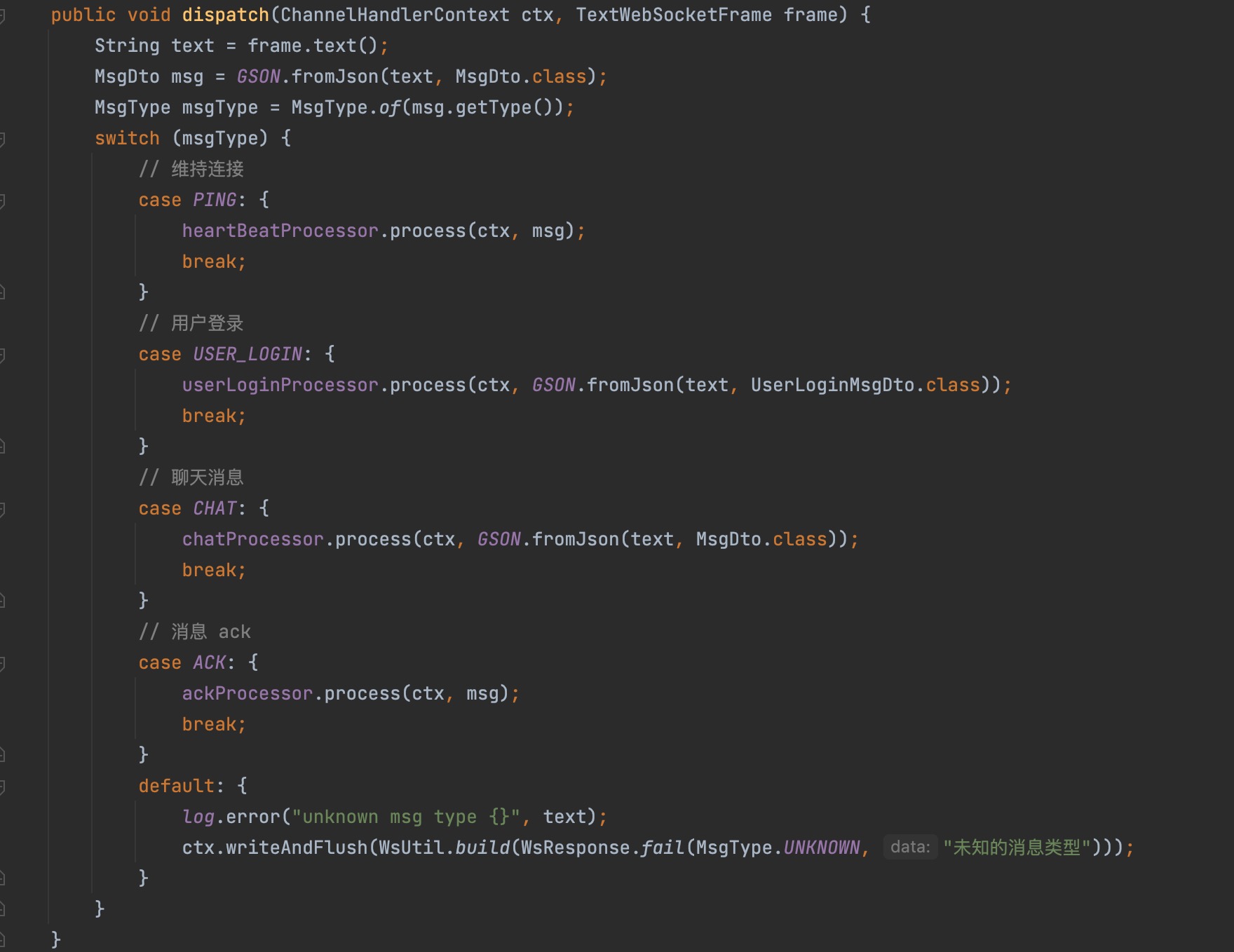

示例代码如下图所示,WsMsgDispatcher.dispatch
3、后端对 token 进行校验,校验成功就记录用户登录信息。

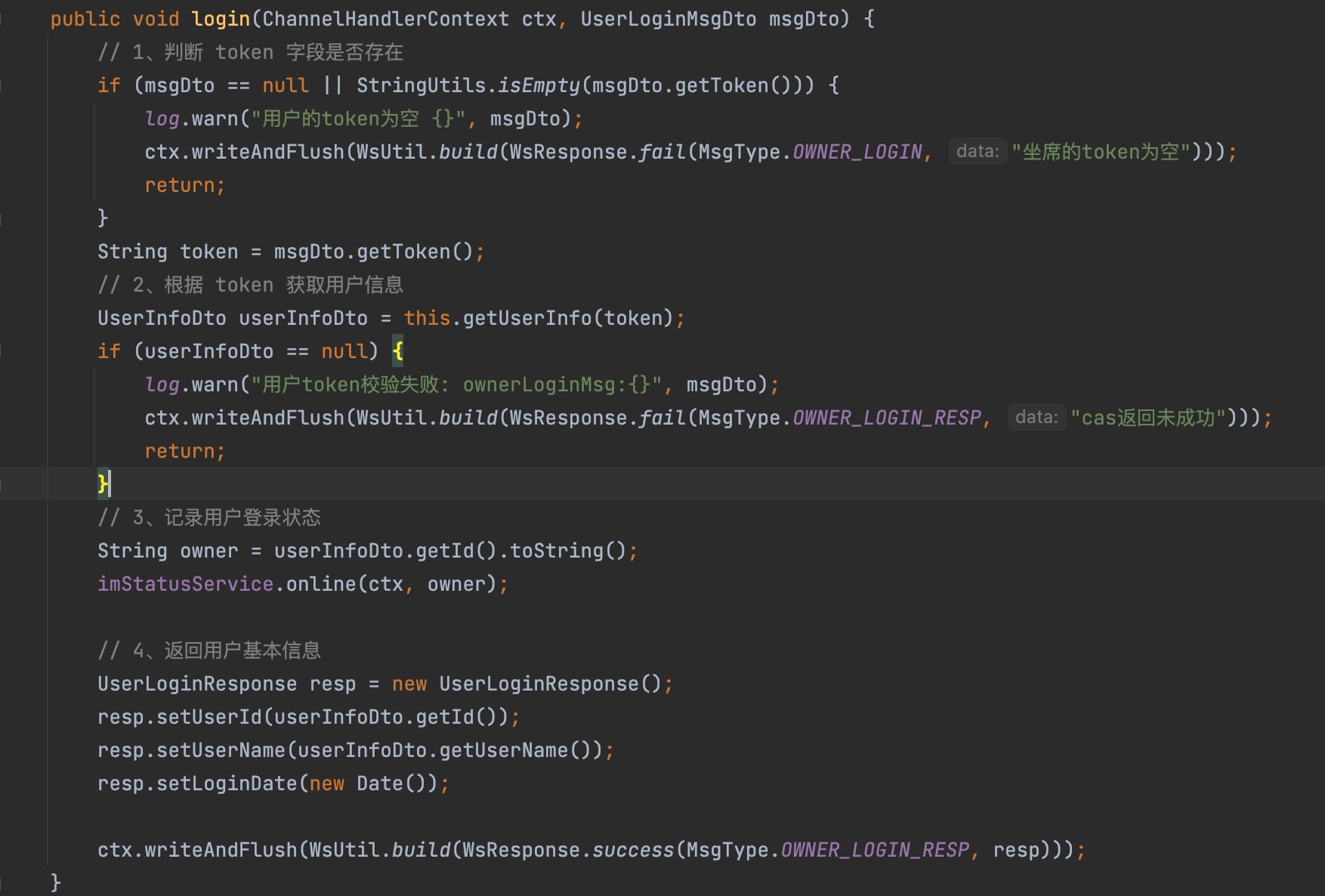

示例代码如下图所示,UserLoginProcessor.login
2)具体效果

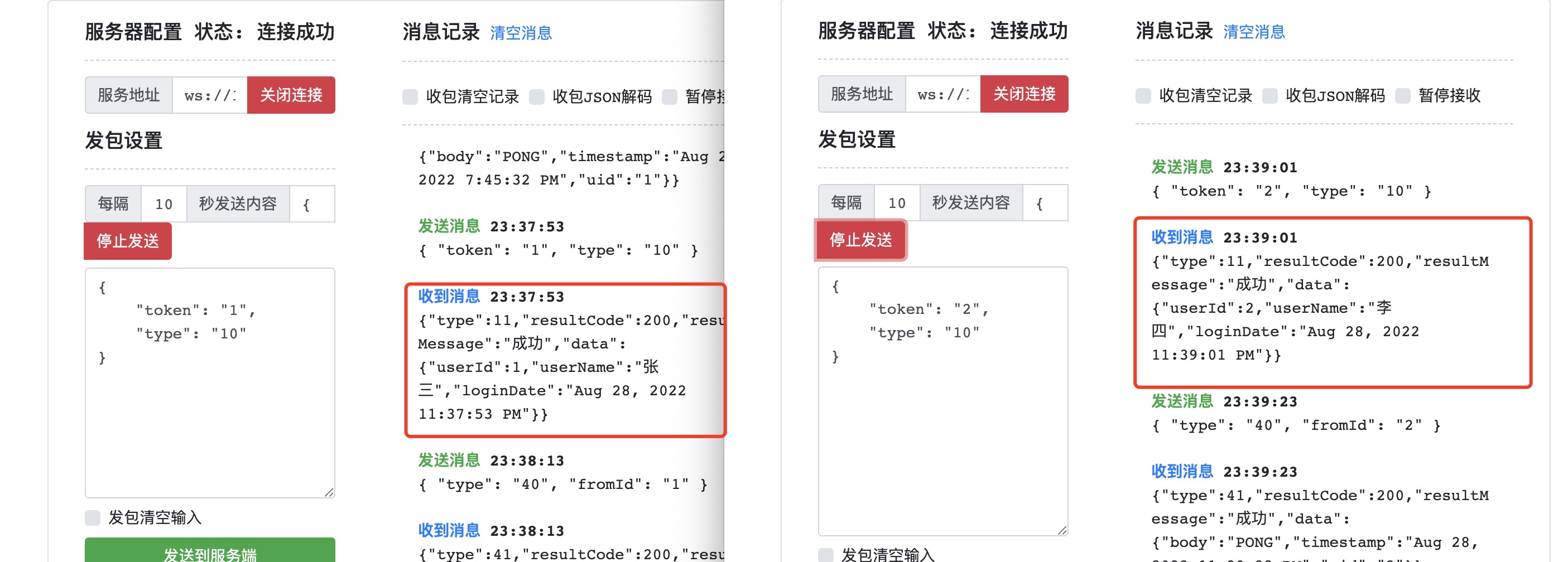

主要的业务代码我们已经讲解完毕了,接下来我们来看看效果:
从上图,我们可以看到,我们登录的两个用户都成功了,并且返回了对应的用户信息。
2、维持连接、心跳检测
这个模块的功能,其实我们在原理篇二的时候已经讲过了具体的实现方案了,这里也不再过多的赘述了,我们直接来看具体实现方法吧。
1)维持连接
1、前端每10秒发送一次心跳消息,报文如下所示:
1 | { |
注:前端发送的每个消息,理论上都是需要带上用户表示的,后端都是需要进行鉴权操作的。我们这里为了方便讲解(偷懒,bushi)将这部分逻辑进行了简化,大家在具体实现的时候,记得一定要加上 鉴权逻辑。
2、后端检测,用户是否还在线,如果在线,则刷新用户的最新在线时间,并回复 PONG 消息。

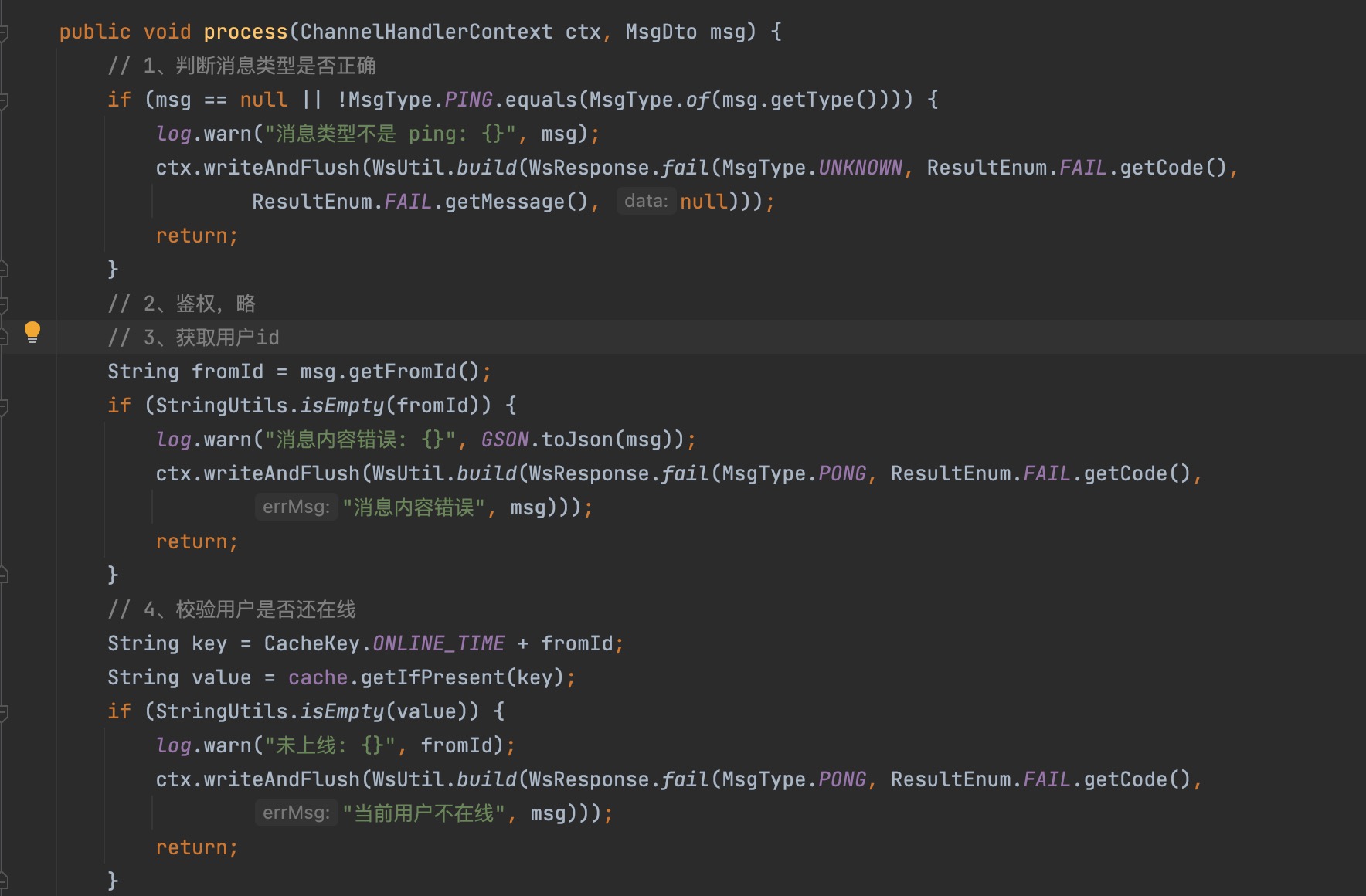

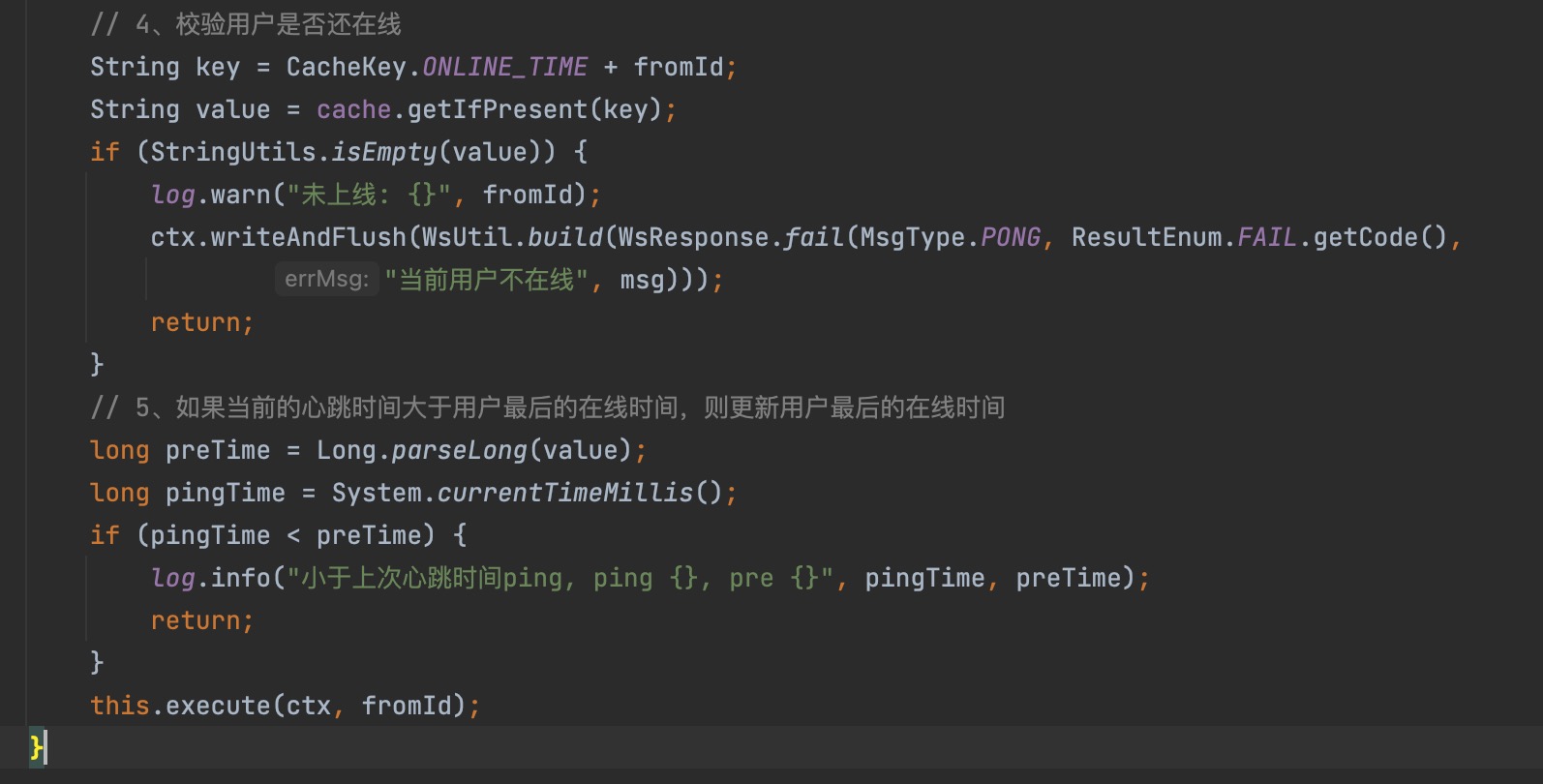

示例代码如下图所示,HeartBeatProcessor.process
2)心跳检测
这里主要是基于 IdleStateEvent 事件实现的。

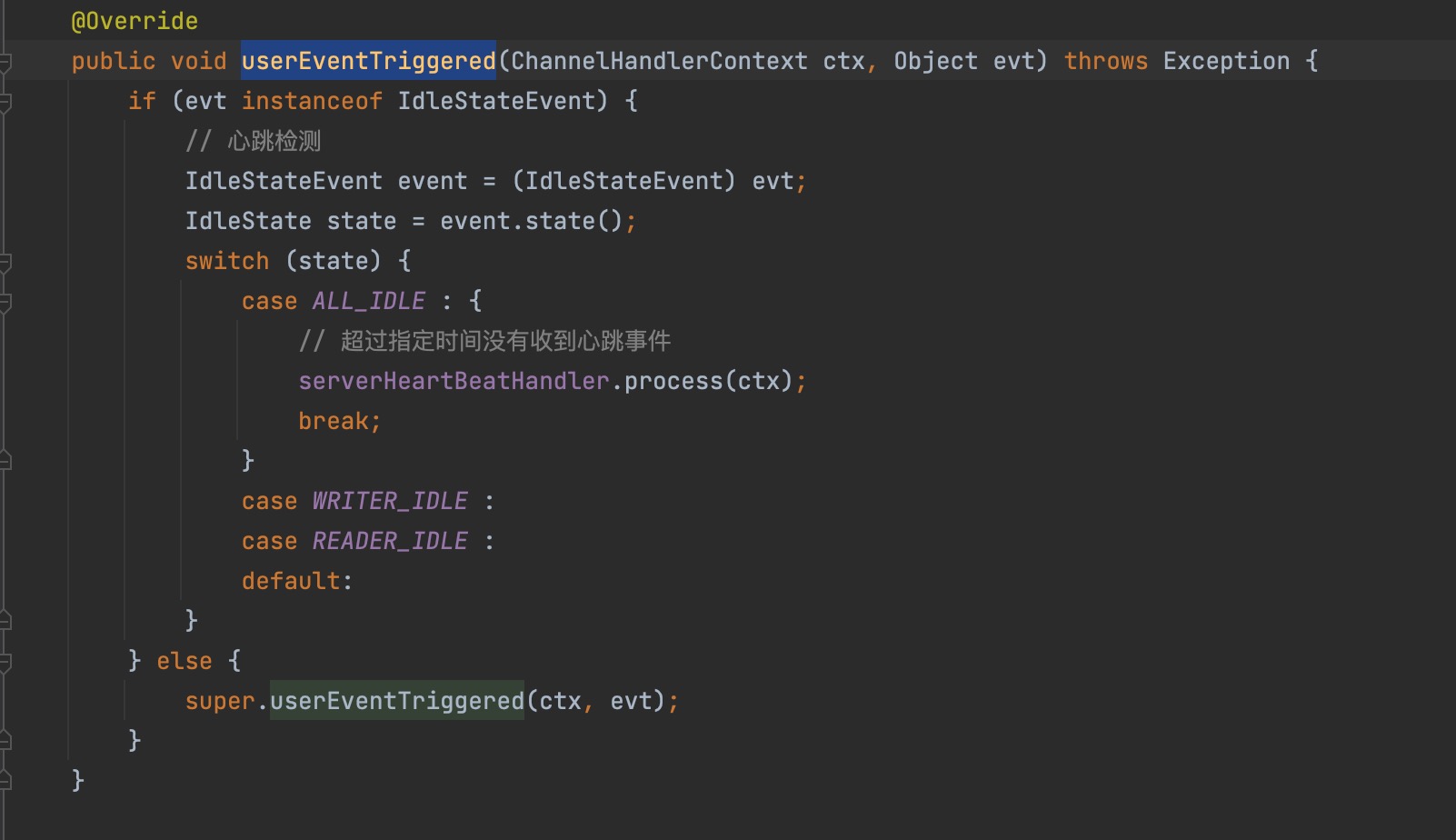

TextWebSocketFrameHandler 继承 SimpleChannelInboundHandler 类,并实现 userEventTriggered 方法,具体代码如下所示:
这里详细说一下,三种事件的区别:
- readerIdleTimeSeconds:读超时。即当在指定的时间间隔内没有从 Channel 读取到数据时,会触发一个 READER_IDLE 的 IdleStateEvent 事件。
- writerIdleTimeSeconds: 写超时。即当在指定的时间间隔内没有数据写入到 Channel 时,会触发一个 WRITER_IDLE 的 IdleStateEvent 事件。
- allIdleTimeSeconds: 读/写超时。即当在指定的时间间隔内没有读且没有写操作时,会触发一个 ALL_IDLE 的 IdleStateEvent 事件。
所以,我们这里检测 ALL_IDLE 事件即可。
3)具体效果

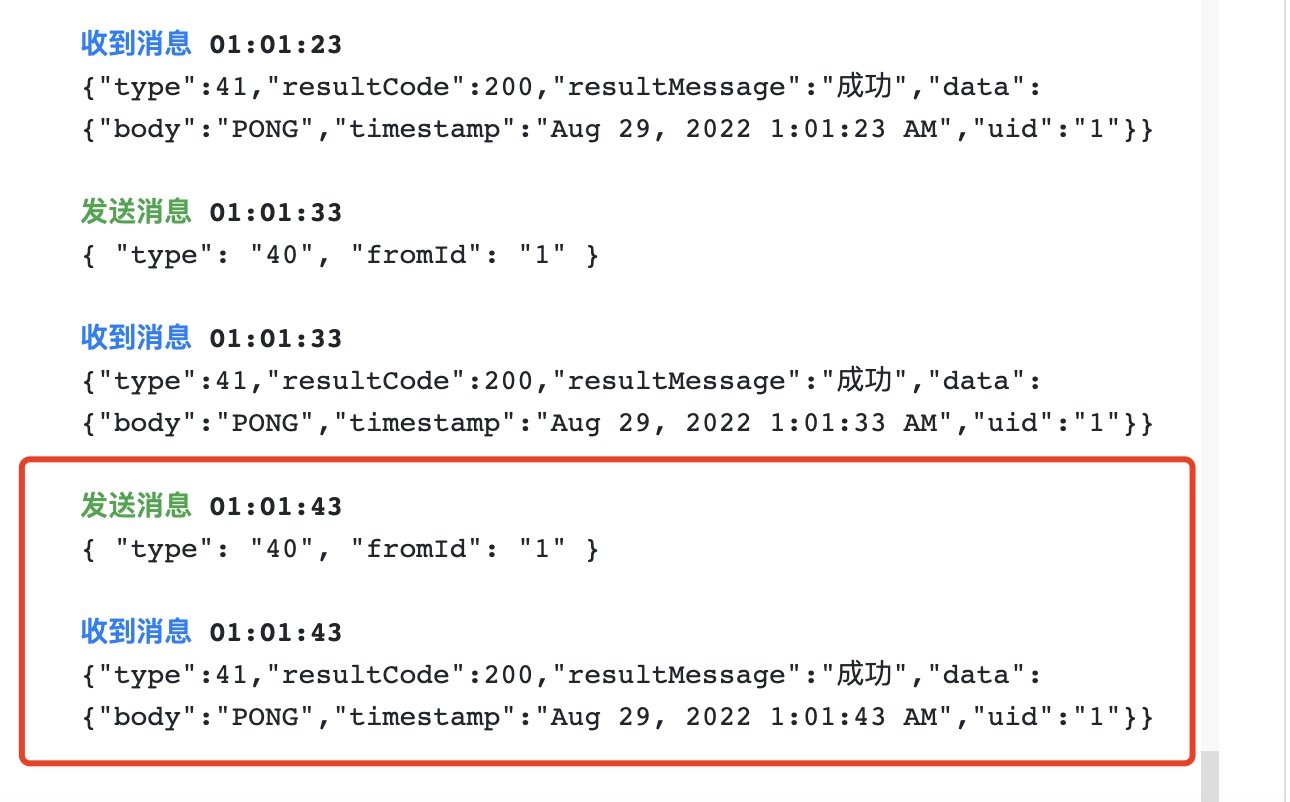

维持连接效果如下所示:

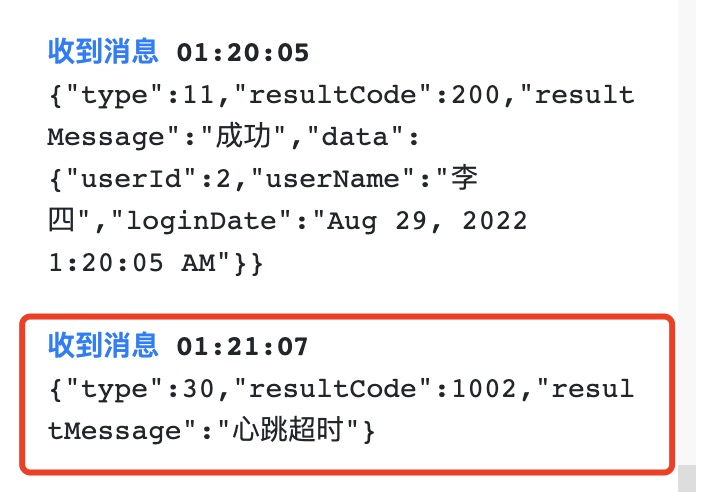

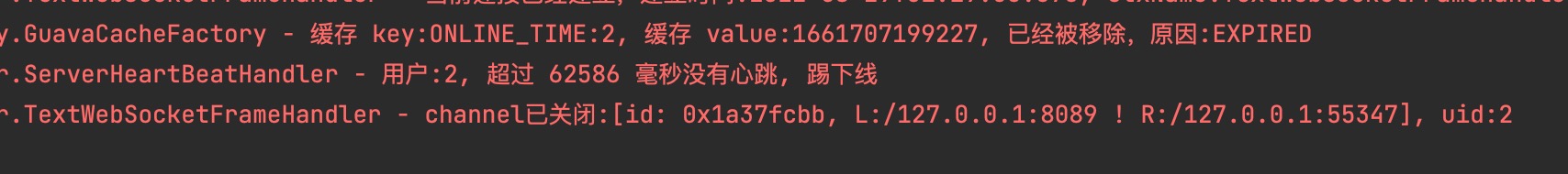

心跳检测效果如下所示:
3、聊天消息
聊天消息模块主要分为两部分:
- 消息接收:客户端推送消息到服务端
- 消息推送:服务端将消息推送到指定的客户端
这边主要的难点在于,服务端将消息推送到指定的客户端,具体场景有2种情况:
- 消息的发送者和消息的接受者,在同一台服务器上建立的 ws 连接,这种情况,就很好处理,直接在服务器上找到建立的 ws 连接,然后将消息推送给对应的客户端。
- 消息的发送者和消息的接受者,在不同的服务器上建立的 ws 连接,这种情况就比较复杂,实现方案也很多,比较简单的实现方式就是,发送一条广播消息,让对应的服务器,将消息推送到指定的客户端。
本文由于是 单机版 的 im,所以只会有第一种情况发生,第二种情况就留给大家自由发挥了。
1)消息接收
具体步骤如下所示:
1、客户端发送类型为80的报文,如下所示:
1 | { |

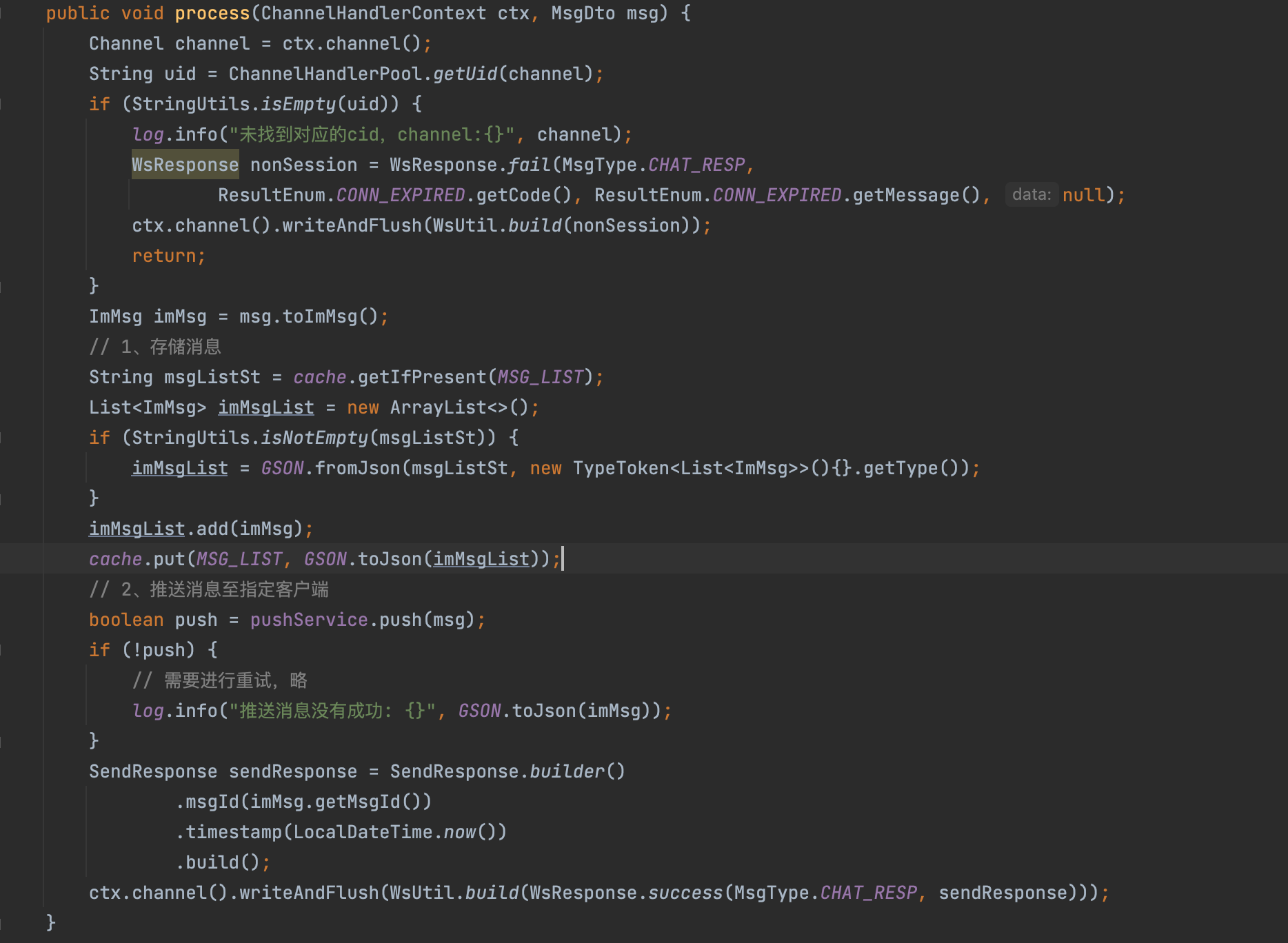

2、服务端(ChatProcessor)对消息进行处理,具体代码如下所示:
2)消息推送
具体步骤如下所示:
1、获取消息接受者所连接的服务器 ip 地址
2、判断当前服务器 ip 地址是否和上面的 ip 地址相同,如果相同则推送消息,否则转发给目标服务器

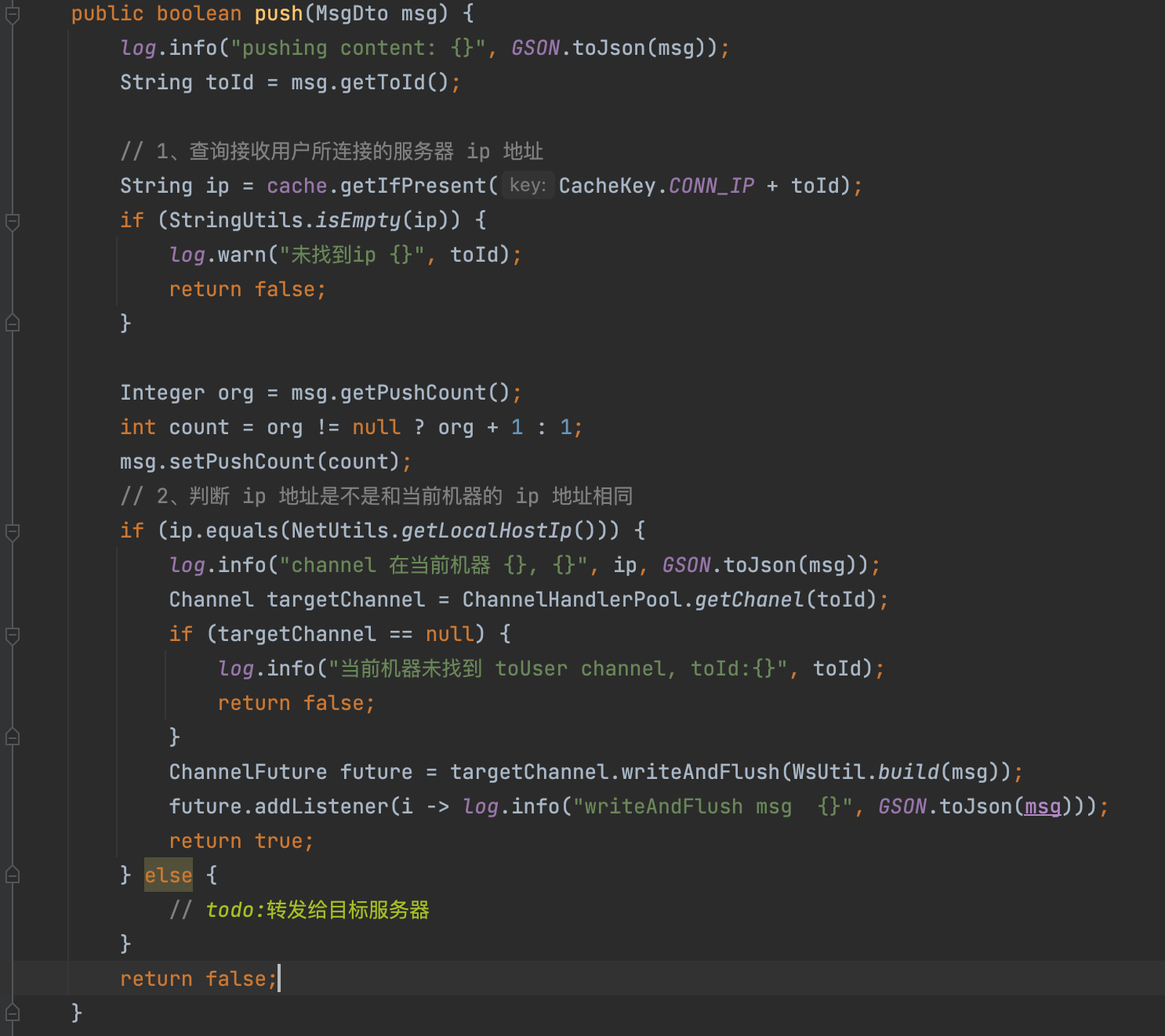

具体代码如下所示:
3)具体效果

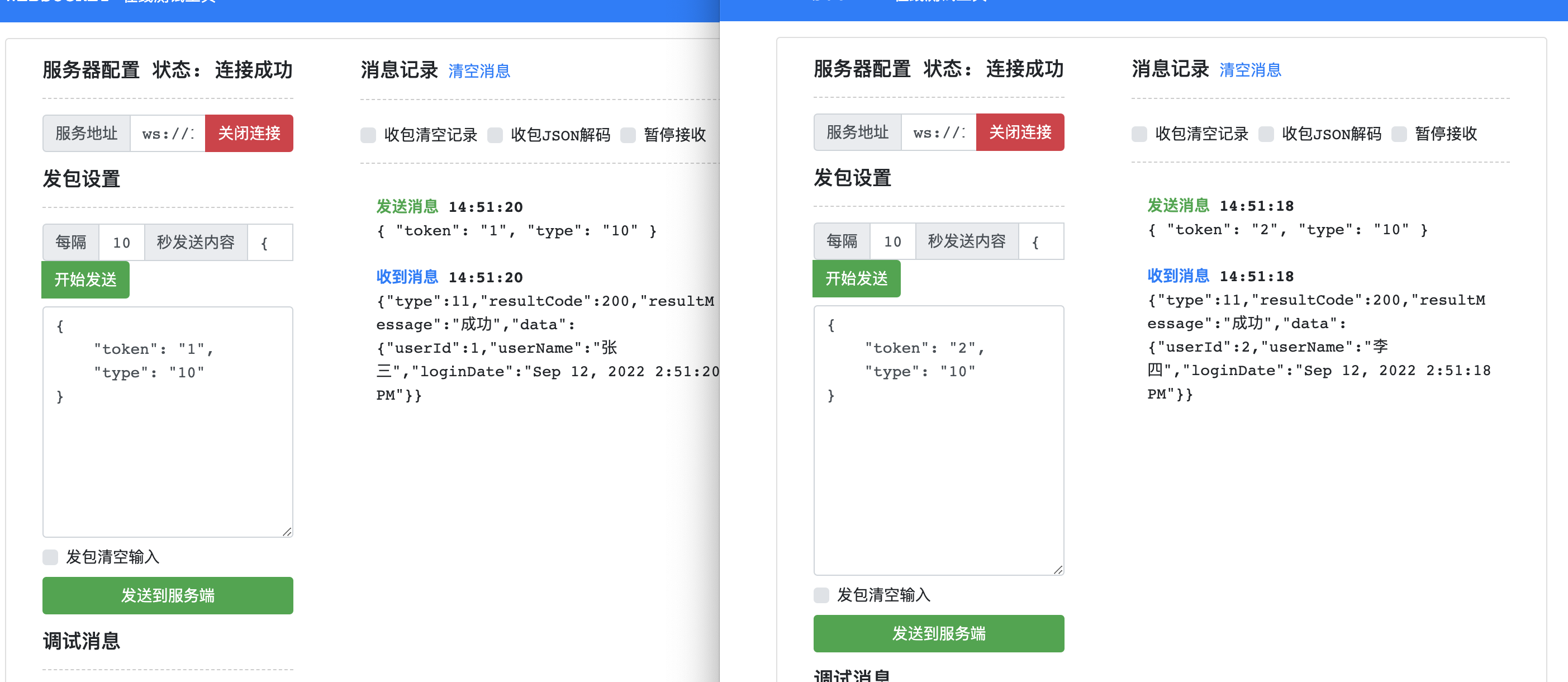

1、我们先登录两个用户,分别是张三、李四,如下图所示:

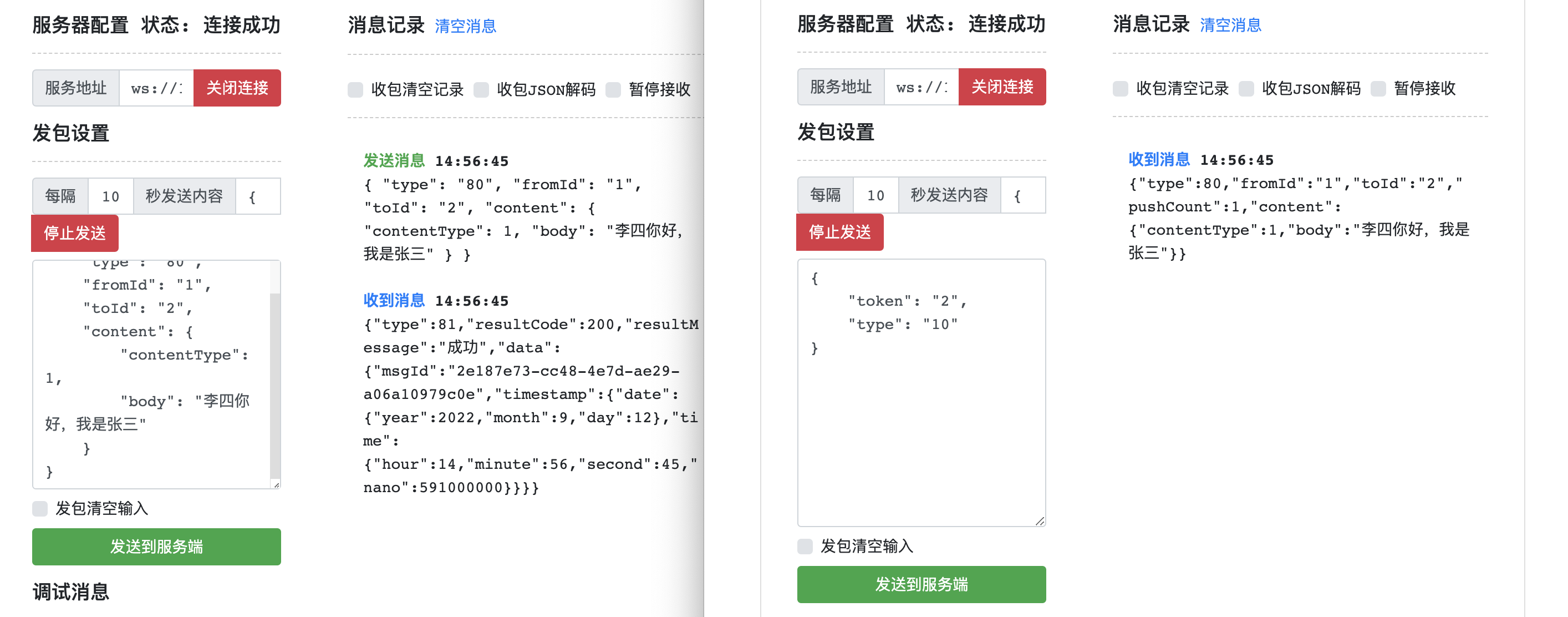

2、张三发送消息给李四,如下图所示:

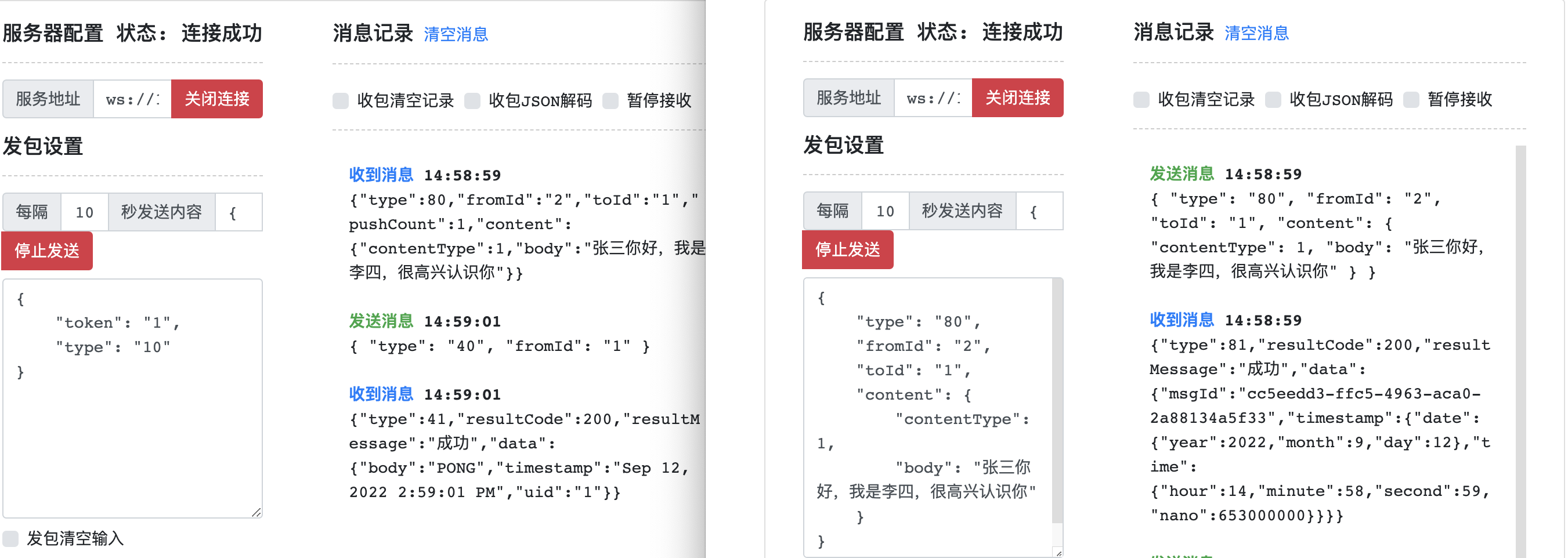

3、李四发送消息给张三,如下图所示:
4、消息 ack
因为网络环境异常或者其他异常状况的发送,可能会出现消息推送失败的情况,这时候就需要 消息 ack 机制和重试,来保证我们的消息可以推送成功。
1)消息 ack 机制
具体步骤如下:
1、客户端收到 80 类型的消息,解析并发送 ack 报文,如下所示:
1 | { |

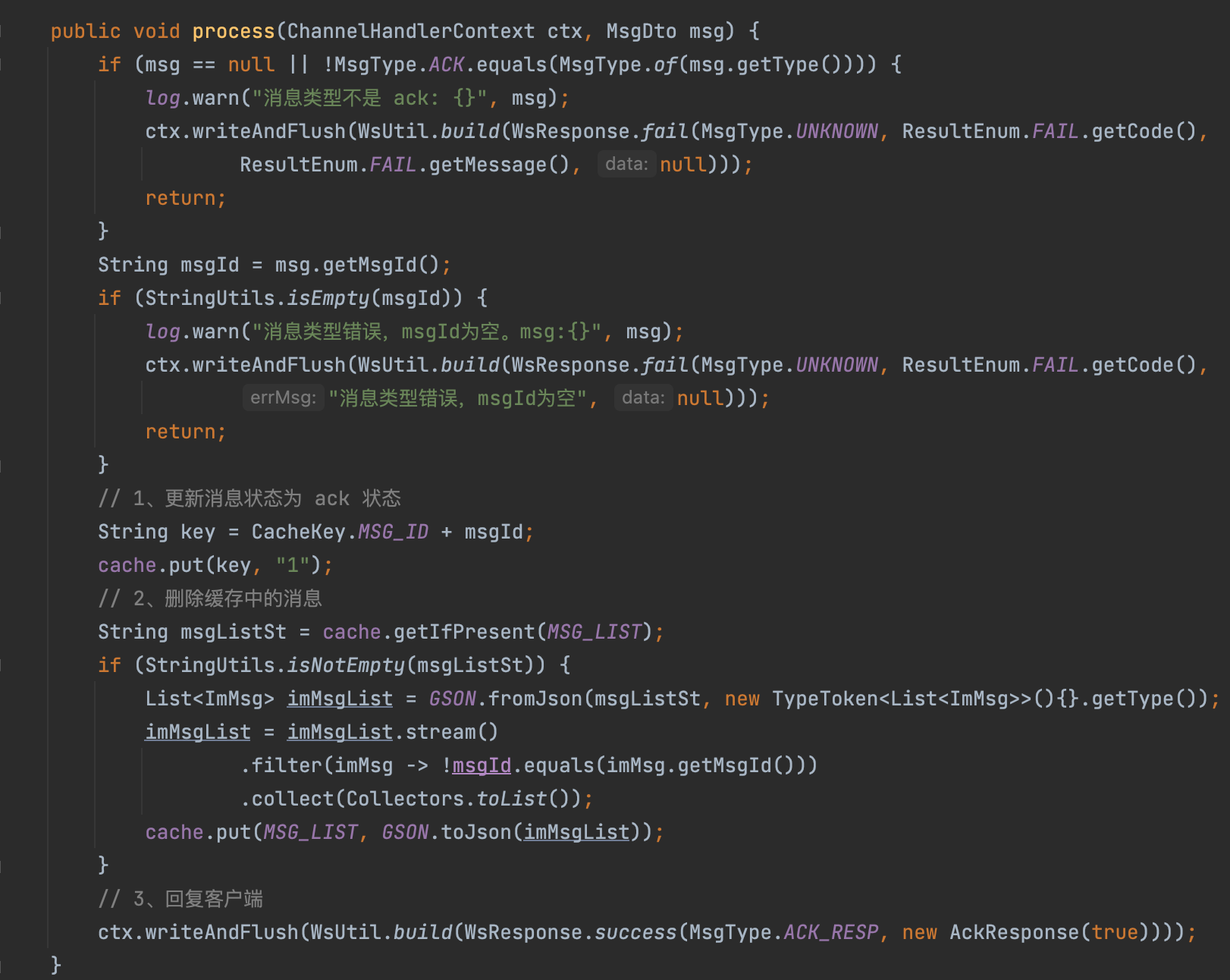

2、服务端收到 ack 消息,变更消息状态(AckProcessor),具体代码如下图所示:
2)消息重试

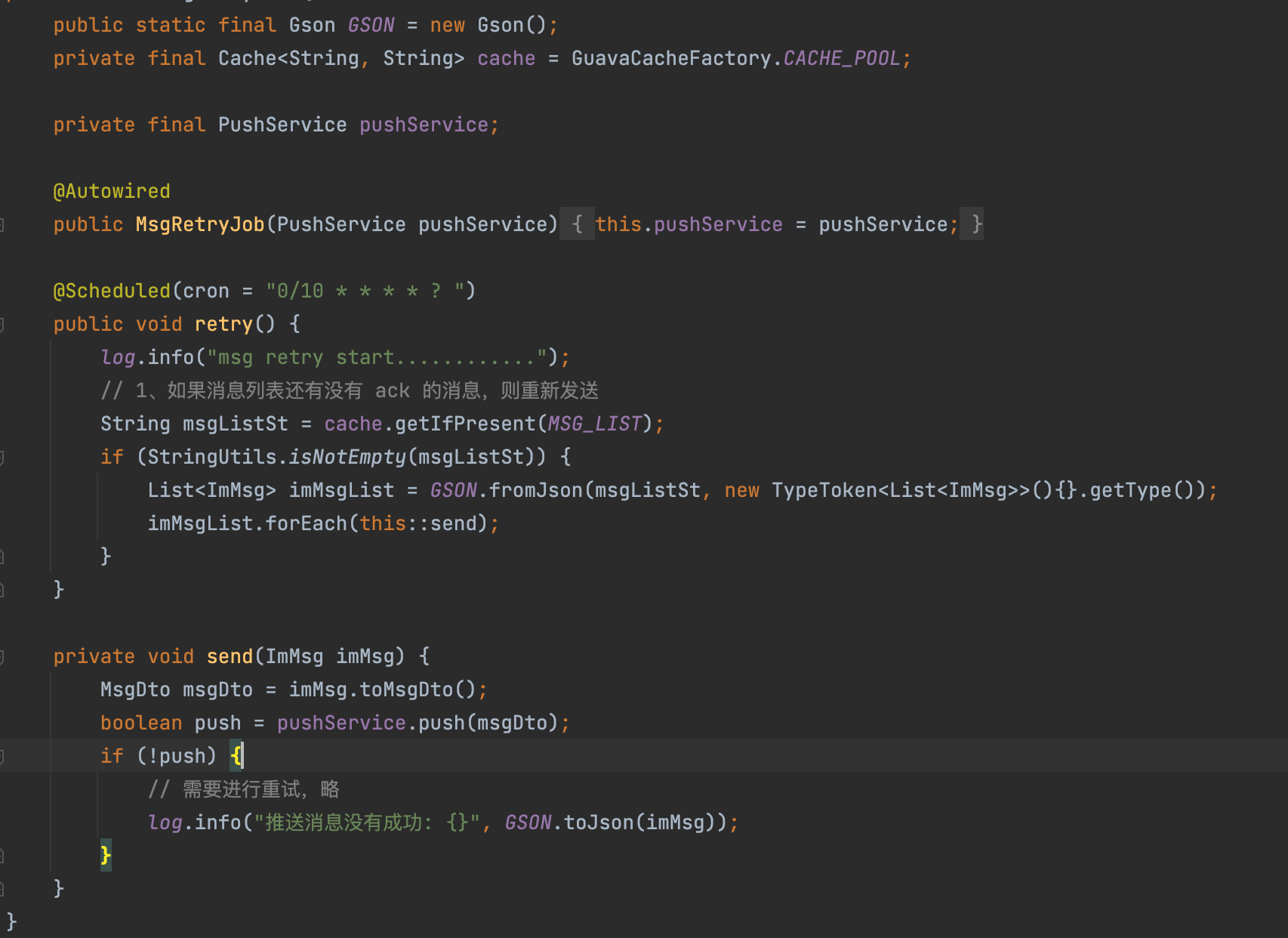

这里因为是单机版 im,所以直接采用 SpringBoot-Job 实现,Job 代码如下所示:
总结
好了我们实战篇一,到这里结束了,希望大家都能跟着文中的思路,具体去实现一遍,如果遇到什么问题或者文中有什么错误的地方,欢迎大家留言。谢谢观看,点个赞再走吧。
